气动附件系列之气动锁位阀

气动附件系列之气动锁位阀

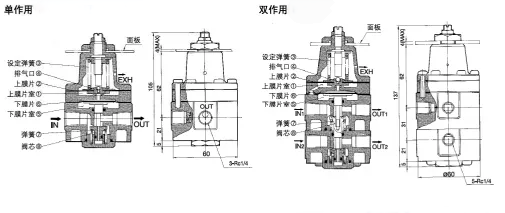

气动锁位阀，也称为气动保位阀或气动锁止阀，是一种用于工业自动化控制中的安全保位装置。其主要功能是在气源系统发生故障时，自动切断执行器控制通道，使阀门保持在故障前的位置，从而确保在气源故障时工艺过程的正常进行，直到气源故障消除后恢复正常工作。气动锁位阀分单作用、双作用两种。

气动锁位阀的工作原理

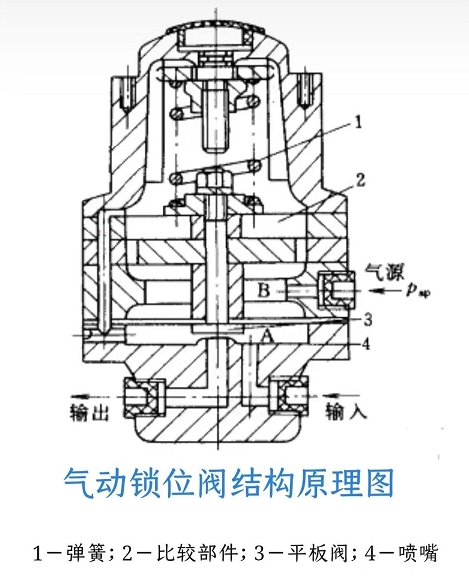

气动锁位阀通过检测气源压力的变化来实现其功能。当气源信号进入气室时，作用在比较部件上的力与弹簧的作用力进行比较。正常状态下，膜片比较部件的推力大于给定的弹簧力，此时平板阀芯抬起，打开喷嘴，通道处于正常工作状态。当气源发生故障而供气中断时，气室的压力下降，在弹簧力作用下，平板阀芯盖住喷嘴，切断了气室与输出口的通道，将气动执行机构的气室密封，使气动阀的工作位置保持在原来的位置上，起到保持阀位的作用。

应用场景

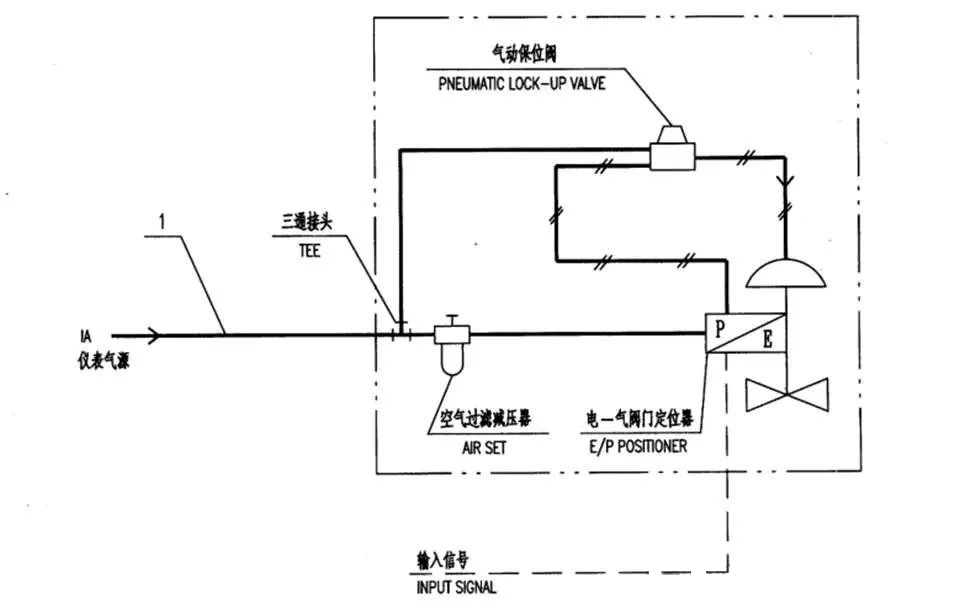

气动锁位阀广泛应用于各种重要的自动控制回路中，特别是在需要高可靠性和安全性的场合。例如，在化工、石油、天然气等行业的生产过程中，当主气源因停电、泄漏等原因中断时，锁位阀能够迅速响应，确保阀门位置稳定，防止因阀门位置突变而导致的生产事故。
